測DC大電流,沒有大量程傳感器如何分路測量并匯總電流大???

返回列表來源:柏艾斯 發布日期:2017-11-09 09:10:20瀏覽:-查看手機網址
掃一掃!測DC大電流,沒有大量程傳感器如何分路測量并匯總電流大???掃一掃!

采用同樣匝數比(變比,Ratio)的電流傳感器,分別測量各個分路電流,輸出電流信號Is流過同一個電流表(或負載電阻),其總電流等于三個電流傳感器輸出的總電流,通過公式(Is1+Is2+Is3)* 匝比=原邊被測Ip即可測出總電流。

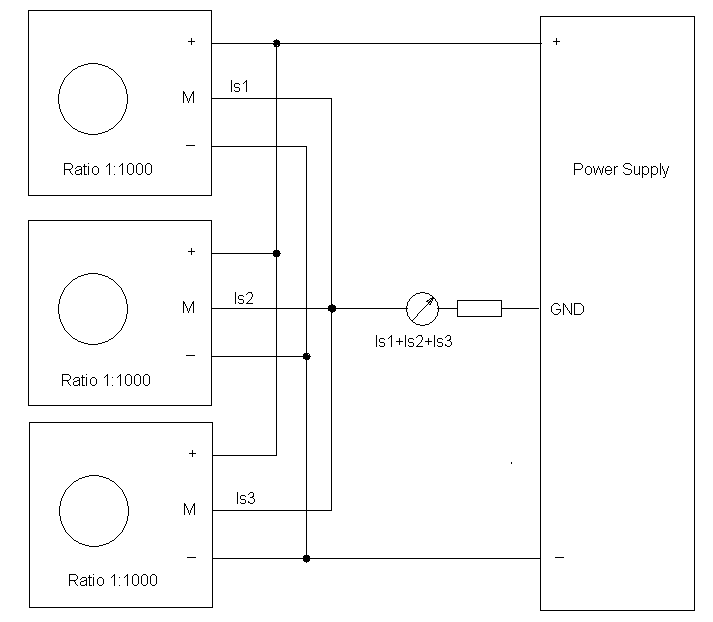

示意圖如下:

1

2

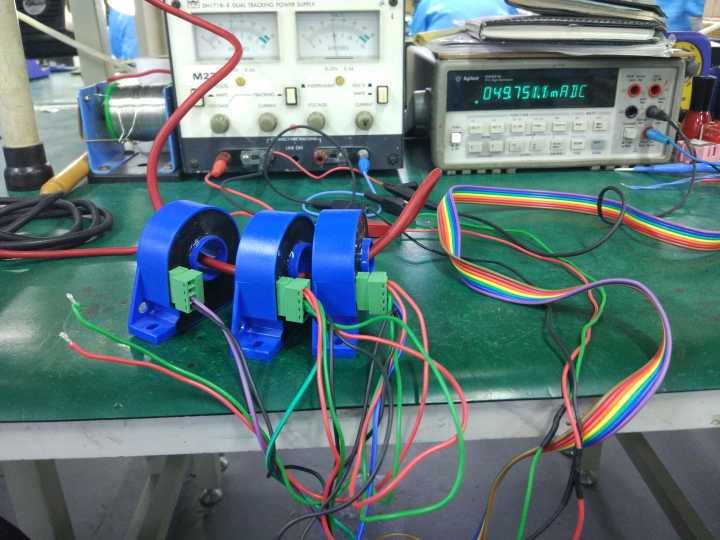

通過實際測試(所測電流為直流電流),可以通過此種方法達到如標題的效果。

但如果所測電流為交流,本試驗并沒有進行詳細測試,并不建議采用此種方案。
